Nous sommes tous passés par cette phase délicate : un nouvel autoradio en main et face à nous, une multitude de fils colorés qui semblent indéchiffrables. Étant passionnés d’automobile, nous savons combien il est essentiel de comprendre ce schéma électrique pour éviter les courts-circuits et profiter pleinement de notre système audio. Depuis l’avènement des normes ISO en 1986, le branchement des autoradios s’est considérablement standardisé, simplifiant l’installation pour les amateurs comme pour les professionnels.
En bref :
| Points clés | Description détaillée |
|---|---|
| Standardisation des branchements | Adopter les normes ISO établies depuis 1986 pour simplifier l’installation des autoradios. |
| Code couleur des fils | Identifier chaque fonction grâce aux couleurs normalisées des fils d’alimentation et de masse. |
| Connexions des haut-parleurs | Respecter scrupuleusement la polarité des fils pour garantir une qualité sonore optimale. |
| Précautions d’installation | Débrancher la batterie avant de commencer pour éviter tout risque de court-circuit. |
| Étapes de montage | Extraire l’ancien autoradio, identifier les fils et procéder au raccordement méthodique. |
| Solutions aux problèmes | Vérifier les connexions d’alimentation et installer des filtres anti-parasites si nécessaire. |

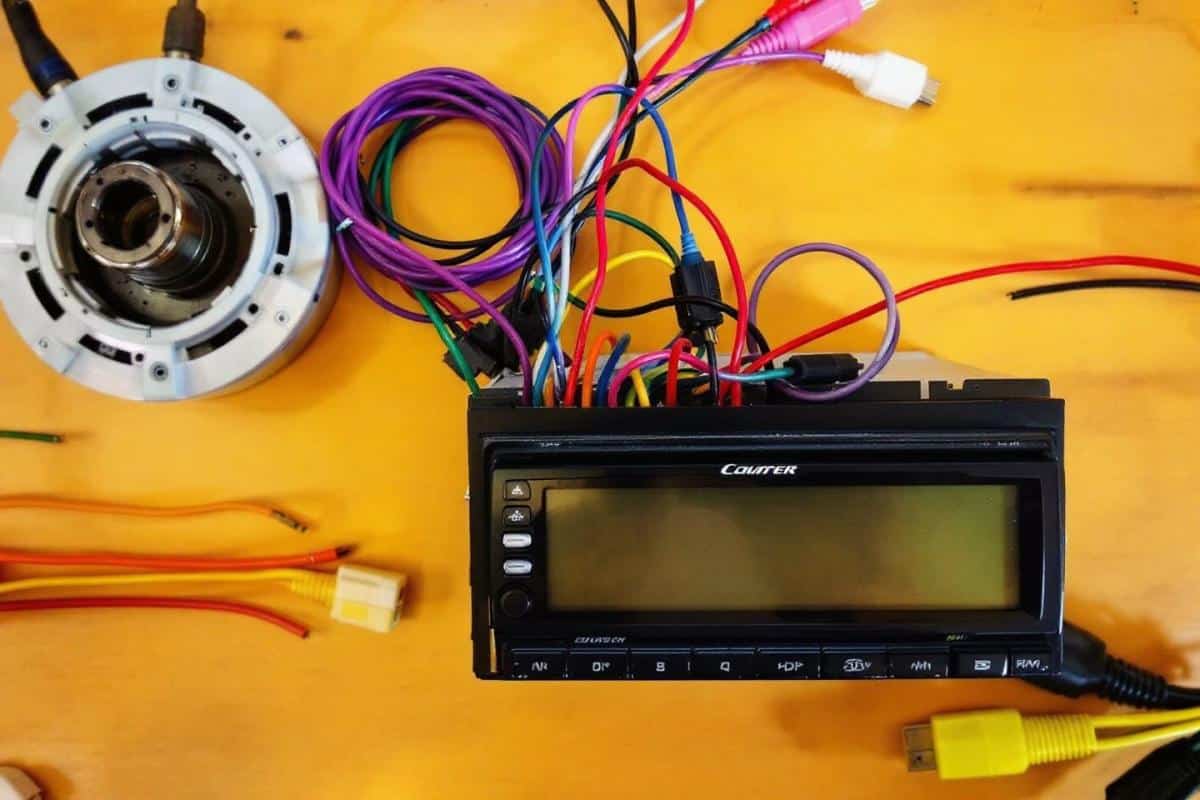

Comprendre les couleurs des fils d’un autoradio
Le branchement d’un autoradio repose sur un code couleur standardisé qui permet d’identifier rapidement chaque fonction. Cette normalisation, adoptée par la majorité des constructeurs automobiles et fabricants d’autoradios, constitue une véritable carte routière pour votre installation.
Le connecteur d’alimentation, généralement noir, comprend plusieurs fils essentiels. Le fil jaune permanent est relié directement à la batterie et permet de conserver les réglages de votre autoradio même lorsque le contact est coupé. Le fil rouge, quant à lui, est connecté au circuit d’allumage et s’active uniquement lorsque la clé est positionnée sur « accessoires » ou « contact ».
La masse, représentée par un fil noir, joue un rôle fondamental dans le circuit électrique. Elle permet le retour du courant vers la batterie et doit être correctement fixée à la carrosserie ou au châssis du véhicule. Un mauvais branchement de ce fil peut occasionner des parasites sonores ou des dysfonctionnements de l’appareil.
Les fils d’illumination et de commande complètent ce premier connecteur. Le fil orange ou orange/blanc contrôle l’éclairage de l’autoradio en fonction des feux de position, tandis que le fil bleu gère l’antenne électrique ou l’amplificateur externe. Pour les véhicules équipés de commandes au volant, des fils spécifiques (souvent verts ou roses) permettent leur intégration avec le nouveau système audio.
Nous vous recommandons vivement de consulter la documentation de votre véhicule avant de procéder à toute modification de son système électrique, tout comme nous le préconisons lors de l’augmentation de la puissance moteur sans reprogrammation, pour garantir la sécurité de vos interventions.
Fonctionnement général et branchement des haut-parleurs
Le second connecteur, généralement de couleur marron, est dédié aux haut-parleurs. Chaque enceinte dispose de deux fils : un positif et un négatif. Le respect de la polarité est primordial pour obtenir une qualité sonore optimale et éviter tout déphasage acoustique qui détériorerait l’expérience d’écoute.
Pour les haut-parleurs avant droit, les fils sont typiquement gris (positif) et gris/noir (négatif). L’enceinte avant gauche utilise des fils blancs (positif) et blancs/noirs (négatif). À l’arrière, nous retrouvons des fils verts (positif) et verts/noirs (négatif) pour la droite, violets (positif) et violets/noirs (négatif) pour la gauche.
La puissance supportée par chaque haut-parleur doit être compatible avec celle délivrée par l’autoradio. Une inadéquation pourrait entraîner une distorsion du son ou, dans le pire des cas, la détérioration des enceintes. Lors du montage, veillez à isoler correctement chaque connexion pour éviter tout court-circuit qui pourrait endommager votre système électrique.
Le branchement proprement dit nécessite généralement l’utilisation d’un faisceau adaptateur spécifique à votre modèle de véhicule. Ce dernier permet de faire la liaison entre le connecteur ISO standardisé de l’autoradio et celui, parfois propriétaire, de votre tableau de bord. Ces adaptateurs sont disponibles dans les magasins spécialisés ou peuvent être fabriqués sur mesure.
L’acoustique d’un véhicule mérite autant d’attention que son esthétique extérieure. D’ailleurs, si vous envisagez de repeindre votre voiture, pourquoi ne pas profiter de ce projet pour optimiser également votre système audio ?
Procédure d’installation étape par étape
Avant de commencer l’installation, nous vous conseillons de débrancher la borne négative de la batterie pour éviter tout risque de court-circuit. Cette précaution, simple mais efficace, vous évitera bien des désagréments durant l’opération.
Commencez par extraire l’ancien autoradio à l’aide d’outils d’extraction spécifiques si nécessaire. Ces derniers s’insèrent dans les emplacements prévus à cet effet et permettent de libérer les clips de fixation. Une fois l’ancien appareil retiré, vous aurez accès aux connecteurs existants.
Identifiez soigneusement chaque fil selon le schéma de branchement fourni avec votre nouvel autoradio. En cas de doute, référez-vous au manuel du constructeur de votre véhicule ou consultez des forums spécialisés. La patience est de mise lors de cette étape cruciale qui déterminera le bon fonctionnement de votre installation.
Procédez ensuite au raccordement en respectant scrupuleusement le code couleur. Utilisez de préférence des connecteurs à sertir ou à souder plutôt que de simples raccords électriques pour garantir la pérennité des branchements. N’hésitez pas à protéger chaque liaison avec une gaine thermorétractable qui isolera efficacement les contacts.
Une fois tous les branchements effectués, reconnectez la batterie et testez le fonctionnement de l’autoradio avant de finaliser l’installation. Vérifiez que chaque haut-parleur fonctionne correctement et que les différentes fonctionnalités (radio, USB, Bluetooth) sont opérationnelles.
La passion pour l’automobile se vit aussi à travers le cinéma. Après avoir réussi votre installation, pourquoi ne pas vous détendre en visionnant l’un des meilleurs films de courses automobiles avec un son désormais optimal ?
Dépannage et solutions aux problèmes courants
Malgré un branchement apparemment correct, des dysfonctionnements peuvent survenir. Si votre autoradio ne s’allume pas, vérifiez en priorité les connexions d’alimentation et de masse. Un multimètre vous permettra de contrôler la présence de tension aux bornes concernées.
Les parasites sonores constituent une problématique fréquente. Ils peuvent provenir d’une masse défectueuse ou d’interférences avec d’autres équipements électroniques du véhicule. L’installation d’un filtre anti-parasites sur la ligne d’alimentation peut résoudre efficacement ce type de désagrément.
Pour les véhicules équipés de systèmes complexes intégrant l’ordinateur de bord, le GPS ou l’aide au stationnement, l’utilisation d’un interface de commande spécifique peut s’avérer nécessaire. Ces modules permettent de conserver l’ensemble des fonctionnalités d’origine tout en intégrant votre nouvel autoradio.
En cas de difficultés persistantes, n’hésitez pas à consulter un professionnel. L’électronique automobile moderne requiert parfois des connaissances spécifiques que seuls les experts maîtrisent parfaitement. Votre sécurité et celle de votre véhicule méritent cette attention particulière.
